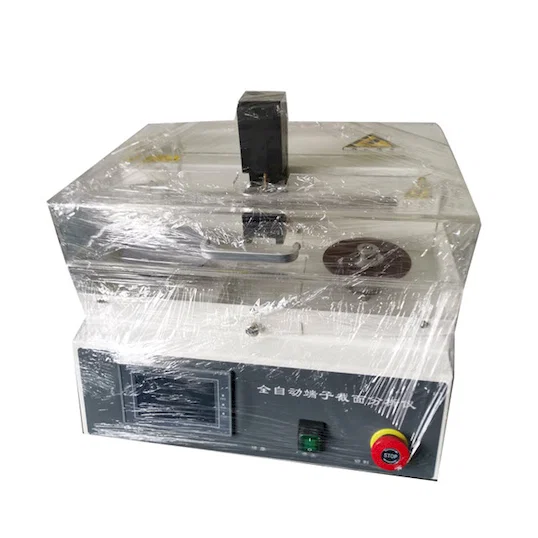

Crimp Cross-Section Analysis System WPM-SE4

Saavuta vertaansa vailla oleva tarkkuus johtosarjan laadunvalvonnassa WPM-SE4 Täysin automaattisella napan poikkileikkaus-analysaattorilla

Johdanto:

Sisällä johdinsarjan valmistuksen vaativa kenttä, joka takaa Terminaalipuristimien eheys ja luotettavuus ovat ensiarvoisen tärkeitä. Esittely WPM-SE4 Täysin automaattinen terminaalipoikkileikkaus-analysaattori, huippuluokan tarkkuusinstrumentti, joka on erityisesti suunniteltu Mullista johdinsarjan laaduntarkastusprosessisi. Tämä Kokonaisvaltainen järjestelmä ei ole pelkkä kone; Se on täydellinen ratkaisu, huolellisesti suunniteltu tarjoamaan nopeaa, tarkkaa ja toistettavaa Johtosarjan liittimien poikkileikkausanalyysi. Autosta eteenpäin ilmailualalla, WPM-SE4 antaa valmistajille eri teollisuudenaloille mahdollisuuden takaa korkeimmat puristuslaadun standardit, minimoivat viat ja tuotteen suorituskyvyn maksimointi.

Keskeiset ominaisuudet ja hyödyt: Tarkkuus, nopeus ja automaatio uudelleenmääritelty

Se WPM-SE4 on insinööriosaamisen huippuosa, integroiden huipputeknologiat, jotka tarjoavat vertaansa vailla olevan suorituskyvyn ja käyttäjän kokemusta. Tässä on yksityiskohtainen erittely keskeisistä ominaisuuksista, jotka tekevät Tämä analysaattori on korvaamaton ominaisuus laadunvalvonnassa Toiminta:

• Täysin automaattinen, integroitu järjestelmä sujuvaan työnkulkuun: WPM-SE4 on täysin automaattinen järjestelmä, joka integroi saumattomasti jokaisen poikkileikkausanalyysiprosessin vaiheen. Tarkkuuden leikkaamisesta ja hiomisesta optiseen näytteenottoon, korroosion puhdistukseen ja kuvien ottamiseen, Kaikki on automatisoitu yhdessä, yhtenäisessä yksikössä. Tämä automaatio vähentää merkittävästi manuaalista puuttumista, minimoi käyttäjän virheet ja varmistaa johdonmukaiset ja toistettavat tulokset.

• Patentoitu yksivaiheinen leikkaus- ja hiontatekniikka: Hyödyntäen uusinta patentoitua teknologiaa, WPM-SE4 suorittaa leikkaamisen ja hionnan yhdellä synkronoidulla toiminnolla. Tämä innovatiivinen lähestymistapa takaa täydellisen terminaalisen tasaisuuden – kriittinen tekijä tarkalle poikkileikkausanalyysille. Tämä Poistaa erilliset leikkaamisen ja hiomisen aiheuttamat epäjohdonmukaisuudet prosessit, jotka tarjoavat paremman näytteen valmistelun ja luotettavamman dataa.

• Ennennäkemätön nopeus: Täydellinen analyysi vain 3 minuutissa: Aika on ratkaisevan tärkeää valmistuksessa. WPM-SE4 on suunniteltu nopeutta varten, ja se pystyy suorittamaan koko yhden terminaalin käsittelyn ja analyysin huikeassa kolmessa minuutissa. Tämä poikkeuksellinen läpimenokyky nopeuttaa laatuasi huomattavasti tarkastusprosessi, joka mahdollistaa nopeamman palautteen ja nopeamman ongelman tunnistus ja tuotannon tehokkuuden lisääminen.

• Yksinkertainen, kätevä ja nopea käyttö parantaa käyttäjäkokemusta: Kehittyneestä teknologiastaan huolimatta WPM-SE4 on suunniteltu yksinkertaiseen, kätevään ja nopeaan käyttöön. Intuitiivinen käyttöliittymä ja automatisoidut prosessit minimoivat koulutuksen vaatimukset ja maksimoida operaattorin tehokkuus. Keskity tuloksiin, älä monimutkaiset menettelyt.

• Japanista tuotu teräväpiirtokuvan keruujärjestelmä tinkimättömän selkeyden takaamiseksi: WPM-SE4:n ytimessä on Japanista tuotu teräväpiirtokuvan keruujärjestelmä. Tämä kehittynyt järjestelmä tallentaa uskomattoman yksityiskohtaisia poikkileikkauskuvia, varmistaen tarkat mittaukset ja analyysit. Erinomainen kuvanlaatu mahdollistaa tarkan puristuksen arvioinnin ominaisuuksia, jotka johtavat tietoisempiin laatupäätöksiin. Järjestelmä tarjoaa 5 miljoonan pikselin japanilaisen teollisen HD-videojärjestelmän, joka tarjoaa poikkeuksellisen visuaalisen selkeyden.

• Japanista tuotu segmenttivapaa zoom-optinen järjestelmä yksityiskohtaiseen havainnointiin: Analysaattori sisältää Japanista tuodun segmenttivapaan zoomin optisen järjestelmän. Tämä korkealaatuinen optiikkajärjestelmä tarjoaa videon kokonaissuurennusalueen 30~312X, mahdollistaen sekä yleiskatsauksen että erittäin yksityiskohtaisen tarkastelun Puristusrakenteista. Tämä monipuolinen suurennusalue varmistaa, että pystyy analysoimaan jokaisen terminaalipoikkileikkauksen osa-alueen poikkeuksellisella tavalla selkeyttä.

• Tarkkuuskomponentit horjumattomaan luotettavuuteen ja tarkkuuteen: WPM-SE4 on rakennettu laadukkaista komponenteista pitkäkestoisuuden ja poikkeuksellisen tarkkuuden takaamiseksi:

  • Saksalainen moottori: Varmistaa leikkaus- ja hiontamekanismien tehokkaan ja luotettavan toiminnan.

  • Japanilaiset Panasonic-servomoottorit (X ja Y -akselit): Tarjoavat tarkan ja hallitun liikkeen sekä X- että Y-akselille leikkaus- ja hiontaprosessi, joka takaa tarkkuuden ja toistettavuutta.

  • Japanilainen Mitsubishi PLC -ohjain: Toimii järjestelmän älykkäänä aivona varmistaen kaikkien automatisoitujen prosessien sujuvan ja koordinoidun toiminnan.

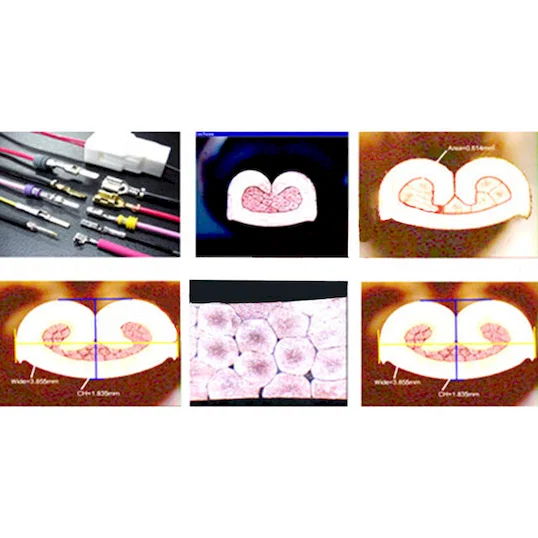

• Kattava terminaaliosion analyysiohjelmisto (Japanissa tuotu): WPM-SE4 on varustettu ammattimaisella pääteosastoanalyysiohjelmistolla, joka on tuotu Japanista. Tämä ohjelmisto on suunniteltu erityisesti krimpien analysointiin poikkileikkausten kautta, tarjoten monipuolisia mittaus- ja analyysityökaluja Kvantifioi puristuksen laatu. Tietoturvan ja ohjelmiston eheyden osalta ohjelmisto on varustettu salauksella ja toimitetaan CD-levyllä.

• Laaja sovellettavissa oleva johtovalikoima monipuoliseen testaukseen: WPM-SE4 on suunniteltu käsittelemään laajaa kirjojen kokoja, ja sovellettava johtoalue on 0,01~50mm2. Tämä monipuolisuus varmistaa, että analysaattori pystyy vastaanottamaan laajan valikoiman johtosarjan sovelluksista, herkästä signaalijohdosta suurempiin tehonlähteisiin Kaapelit.

• Kestävä ja herkkä Saksasta tuotu terä: Leikkausprosessissa käytetään Dia.110X0,5 mm terää, joka on tuotu Saksasta. Tämä terä tunnetaan herkästä mutta kestävästä luonteestaan, joka takaa puhtaat ja tarkat leikkaukset säilyttäen samalla pitkän aikavälin terävyyden ja luotettavuuden.

• Tarkka korroosion puhdistus optimaalisen kuvan selkeyden takaamiseksi: Järjestelmä sisältää terminaalisen korroosionesteen puhdistusprosessin, joka valmistuu vain 5 sekunnissa. Tämä nopea puhdistusvaihe poistaa roskat ja epäpuhtaudet poikkileikkaus, mikä takaa optimaalisen kuvan selkeyden tarkkaa analyysiä varten.

• Säädettävä LED-valaistus tasaiseen valaistukseen: Täysin valkoinen säädettävä LED-valaistus mahdollistaa terminaalin tasaisen ja hallitun valaistuksen poikkileikkaus. Tämä säädettävä valaistus takaa optimaalisen näkyvyyden ja Kuvanlaatu, riippumatta päätemateriaalista tai ympäristövalaistuksesta ehtoja.

• Kompakti jalanjälki helppoon integrointiin työtiloihin: W500XD350XH350 kokoisillaan WPM-SE4:llä on kompakti jalanjälki, mikä tekee sen integroinnista olemassa oleviin laboratorio- tai tuotantotiloihin helpoksi.

Tekniset tiedot:

Käyttökohteet:

Se WPM-SE4 Täysin automaattinen terminaalipoikkileikkaus-analysaattori on välttämätön laadunvalvontaan monilla toimialoilla, mukaan lukien:

• Autojen johdinjohtojen valmistus: Autojen sähköjärjestelmien luotettavuuden ja turvallisuuden varmistaminen.

• Ilmailu- ja puolustusala: Kriittisten johdotusten ja puolustusjärjestelmien tiukkojen laatustandardien täyttäminen.

• Kulutuselektroniikka: Sähkölaitteiden johtopäätteiden pitkäaikaisen suorituskyvyn takaaminen.

• Teollisuuslaitteiden valmistus: Koneiden ja ohjausjärjestelmien johdotuksen kestävyyden varmistaminen.

• Lä
